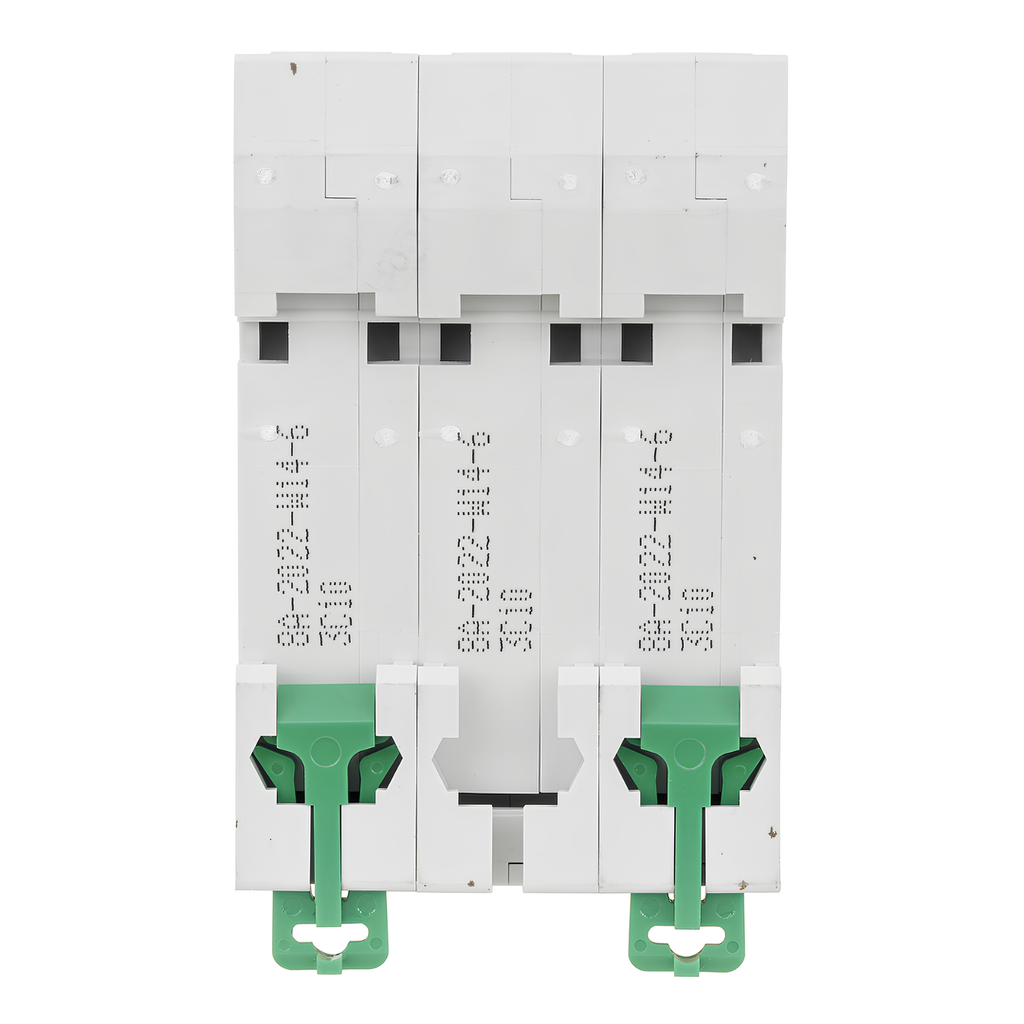

Disjuntor Easy9 3P 20A 3kA 400V CA curva C
Descrição
O interruptor, ou disjuntor, termomagnético Easy9 de baixa tensão da Schneider Electric é fabricado para proteção contra sobrecargas e curtos-circuitos, graças ao seu sistema de proteção termomagnética. Este produto possui 3 polos, capacidade de 20A, curva de atuação tipo C e capacidade de interrupção de 3kA, 400V CA. Este disjuntor termomagnético tem proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 60898-63 Os interruptores termomagnéticos Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Especificações
Principal
linha: Easy9
Aplicação do dispositivo: Distribuição
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: Disjuntor modular Easy9
Poles: 3P
número de polos protegidos: 3
[In] corrente nominal: 20 A
Tipo de rede: CA
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
capacidade de corte:
3000 A Icn a 400 V CA 50/60 Hz para IEC 60898-1
5000 A Icn a 220 V CA 50/60 Hz para IEC 60898-1
adequação para isolamento: Sim conforme IEC 60898-1
Complementar
Frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal:
400 V CA 50/60 Hz
220 V CA 50/60 Hz
limite de disparo magnético: 5...10 x pol
[Ics] capacidade de corte nominal em serviço: 3 kA 100 % x Icn a 400 V CA 50/60 Hz para IEC 60898-1
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz conforme IEC 60898-1
[Uimp] tensão suportável de impulso nominal: 4 kV conforme IEC 60898-1
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Trilho DIN
desvios de 9 mm: 6
altura: 81 mm
Largura: 53,1 mm
profundidade: 73,6 mm
cor:Cinza (RAL 7035)
durabilidade mecânica: 10000 ciclos
durabilidade elétrica: 4000 ciclos
conexões - terminais:
Terminal tipo túnel (superior ou inferior) 1…25 mm² rígido
Terminal tipo túnel (superior ou inferior) 1…16 mm² Flexível
Torque de aperto: 2 N.m superior ou inferior
Meio ambiente
Normas: IEC 60898-1
Certificações do produto: INMETRO
grau de proteção IP: IP20 conforming to IEC 60529
grau de poluição: 2
tropicalização: 2
umidade relativa: 95 % a -25…60 °C
Temperatura ambiente para funcionamento: -25…60 °C
Temperatura ambiente para armazenamento: -40…85 °C
Unidades de embalagem
Unit Type of Package 1: PCE
Number of Units in Package 1: 1
Package 1 Height: 7,57 cm
Package 1 Width: 5,39 cm
Package 1 Length: 8,52 cm
Package 1 Weight: 0,318 kg
Unit Type of Package 2: BB1
Number of Units in Package 2: 4
Package 2 Height: 8,22 cm
Package 2 Width: 8,86 cm
Package 2 Length: 22,34 cm
Package 2 Weight: 1,272 kg
Package 3 Height: 30 cm
Garantia contratual
Garantia: 18 meses
