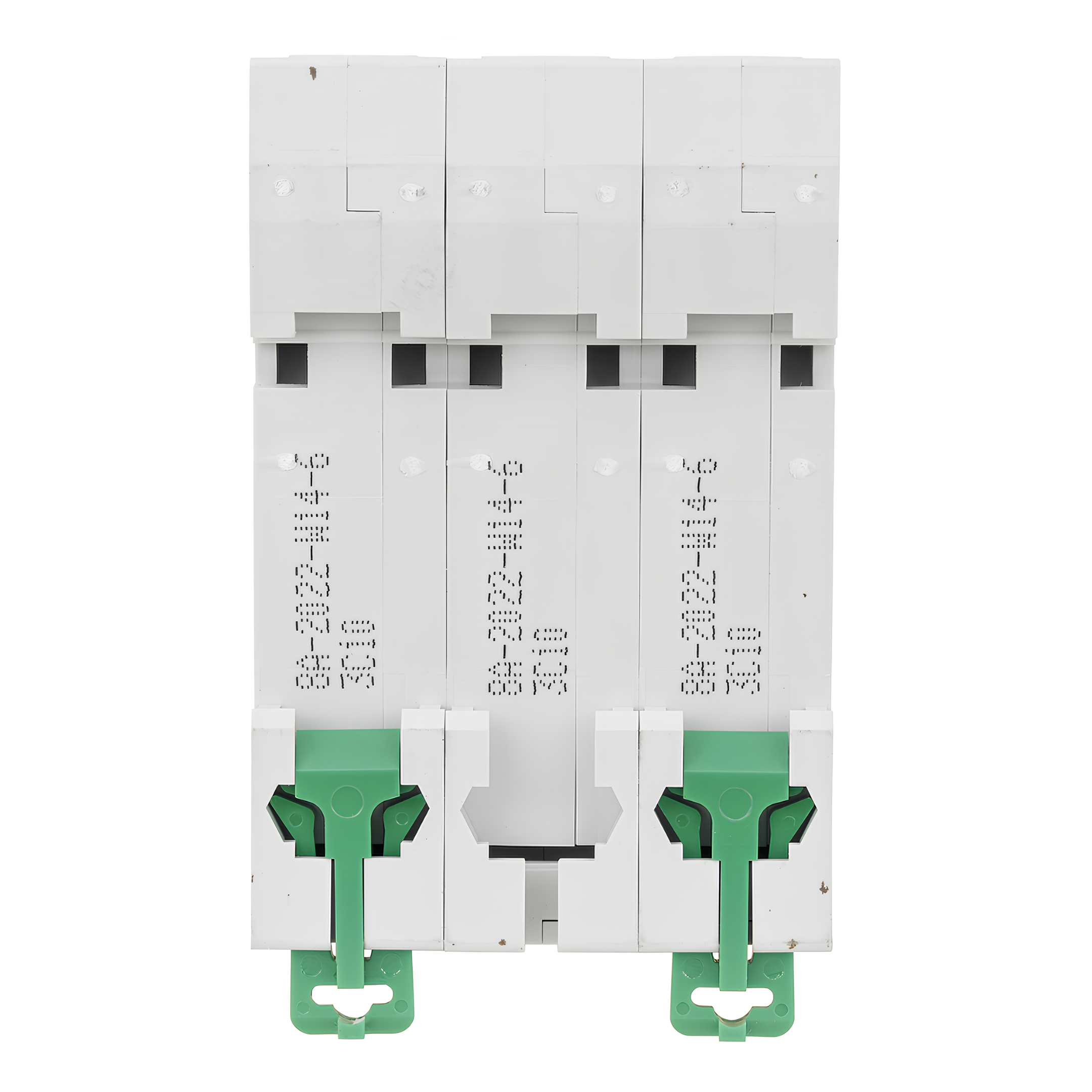

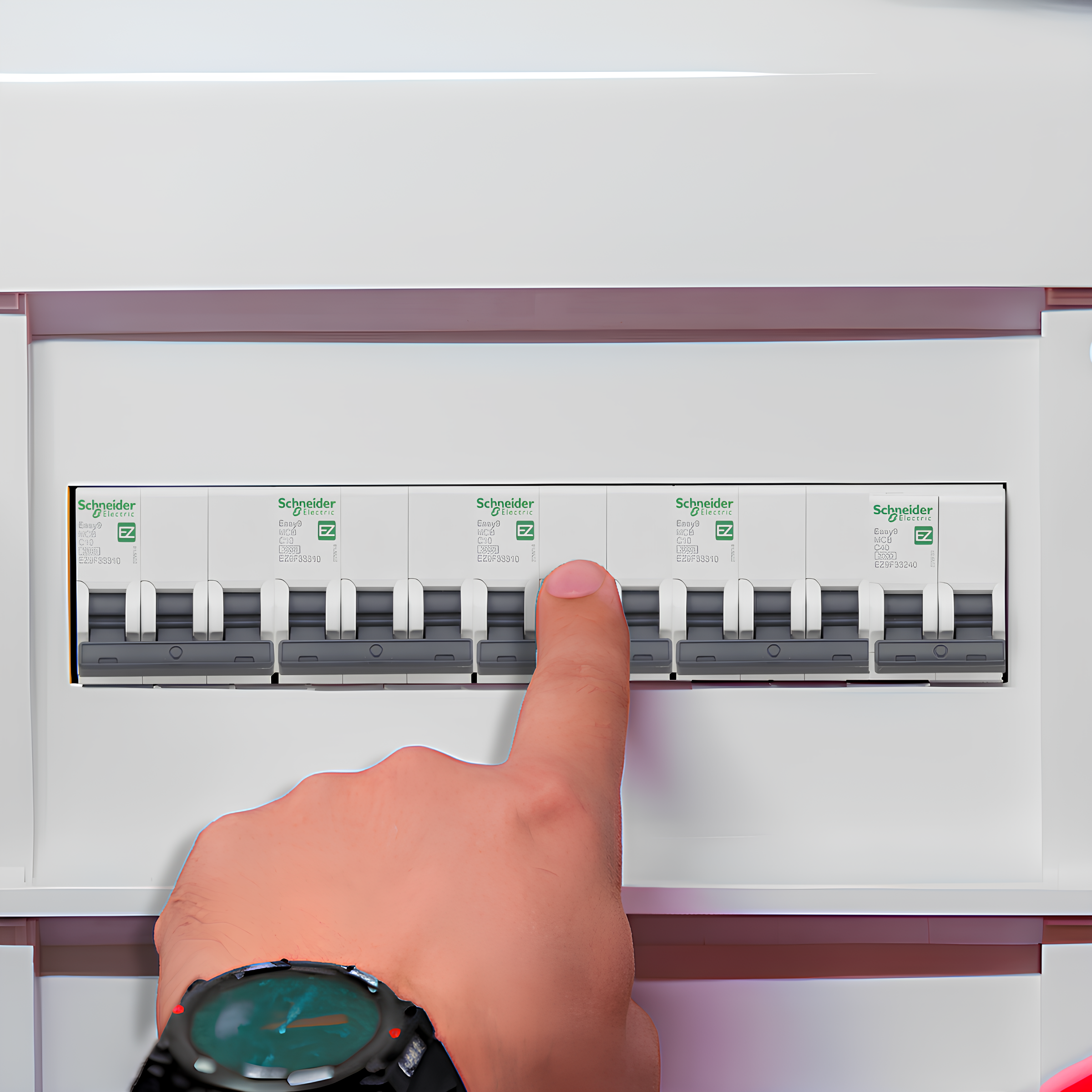

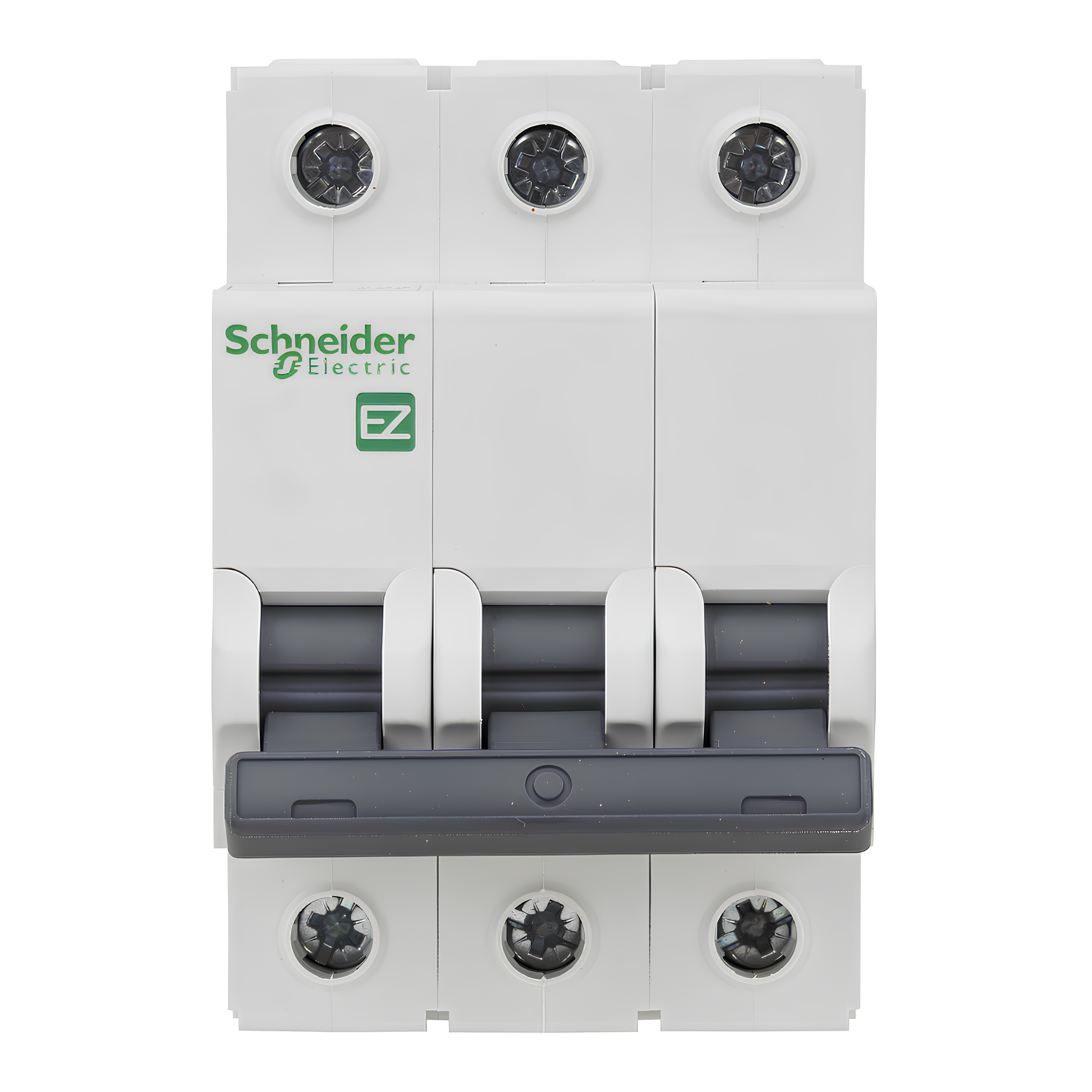

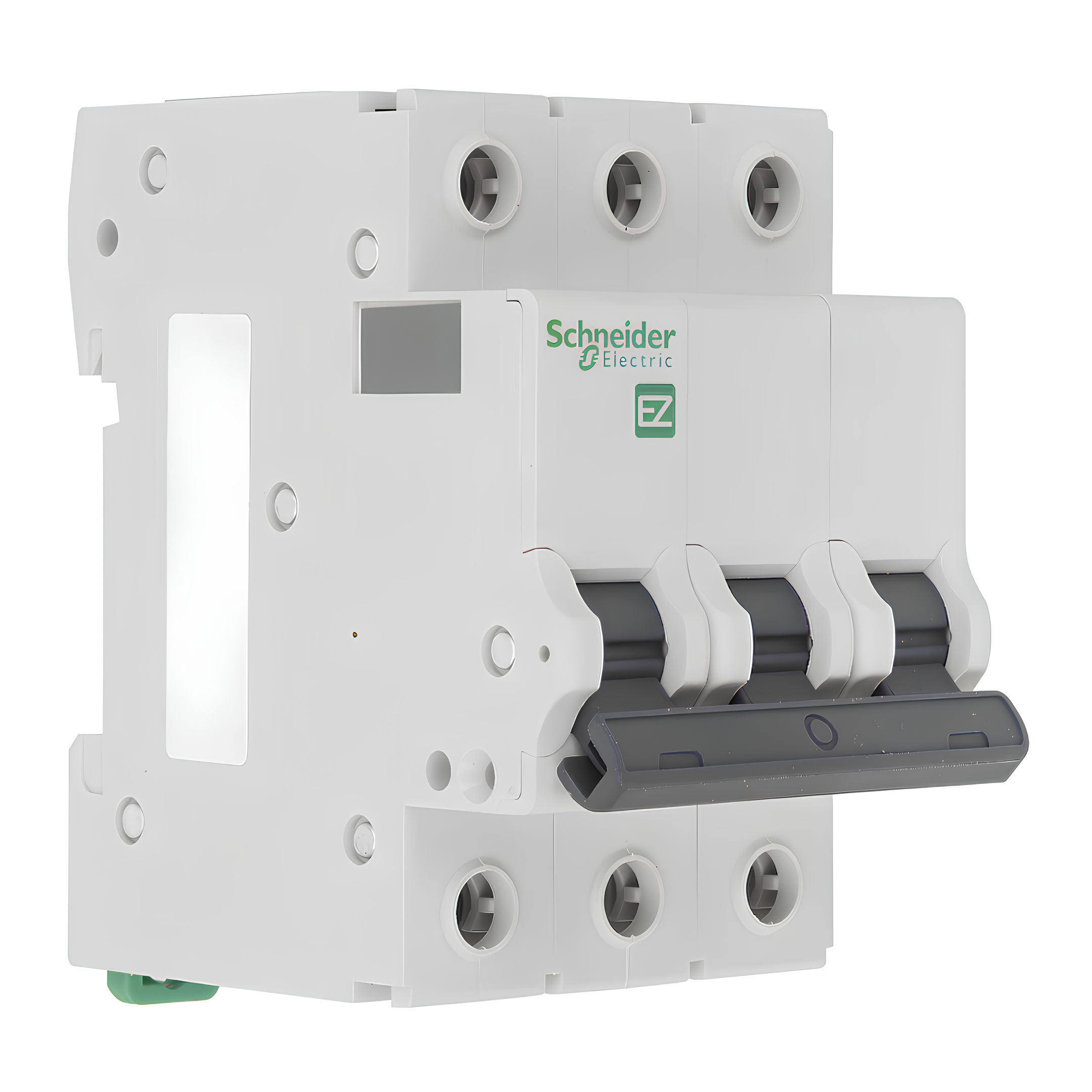

Disjuntor Easy9 3P 70A 4,5kA 230/400V CA curva C
Descrição
O interruptor, ou disjuntor, termomagnético Easy9 de baixa tensão da Schneider Electric é fabricado para proteção contra sobrecargas e curtos-circuitos, graças ao seu sistema de proteção termomagnética. Este produto possui 3 polos, capacidade de 70A, curva de atuação tipo C e capacidade de interrupção de 4,5kA, 230/400V CA. Este disjuntor termomagnético tem proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 60898-69 Os interruptores termomagnéticos Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Especificações
Principal
linha: Easy9
Aplicação do dispositivo: Distribuição
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: Disjuntor modular Easy9
Poles: 3P
número de polos protegidos: 3
[In] corrente nominal: 70 A
Tipo de rede: CA
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C
capacidade de corte: 3 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2
4,5 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2
categoria de uso: Categoria A conforme IEC 60947-2
adequação para isolamento: Sim conforme IEC 60947-2
Complementar
Frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal: 400 V CA 50/60 Hz
limite de disparo magnético: 5...10 x pol
[Ics] capacidade de corte nominal em serviço: 3 kA 60 % x Icu a 400 V CA 50/60 Hz para IEC 60947-2
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 4 kV conforme IEC 60947-2
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Trilho DIN
desvios de 9 mm: 9
altura: 81 mm
Largura: 81 mm
profundidade: 73,6 mm
cor: Cinza (RAL 7035)
durabilidade mecânica: 8500 ciclos
durabilidade elétrica: 1500 ciclos
conexões - terminais: Terminal tipo túnel (superior ou inferior) 10…35 mm² Flexível
Terminal tipo túnel (superior ou inferior) 10…35 mm² rígido
Torque de aperto: 3,5 N.m superior ou inferior
Meio ambiente
Normas: IEC 60947-2
Certificações do produto: CE
grau de proteção IP: IP20 conforming to IEC 60529
grau de poluição: 2
tropicalização: 2
umidade relativa: 95 % a -5…55 °C
Temperatura ambiente para funcionamento: -5…55 °C
Temperatura ambiente para armazenamento: -40…70 °C
Unidades de embalagem
Unit Type of Package 1: PCE
Number of Units in Package 1:1
Package 1 Weight: 0,515 kg
Package 1 Height: 7,63 cm
Package 1 Width: 8,15 cm
Package 1 Length: 8,54 cm
Unit Type of Package 2: S03
Number of Units in Package 2: 36
Package 2 Weight: 19,027 kg
Package 2 Height: 30,0 cm
Package 2 Width: 30,0 cm
Package 2 Length: 40,0 cm
Unit Type of Package 3: BB1
Number of Units in Package 3: 4
Package 3 Weight: 2,06 kg
Package 3 Height: 2,7 cm
Package 3 Width: 7,4 cm
Package 3 Length: 8,5 cm
Garantia contratual
Garantia: 18 meses
