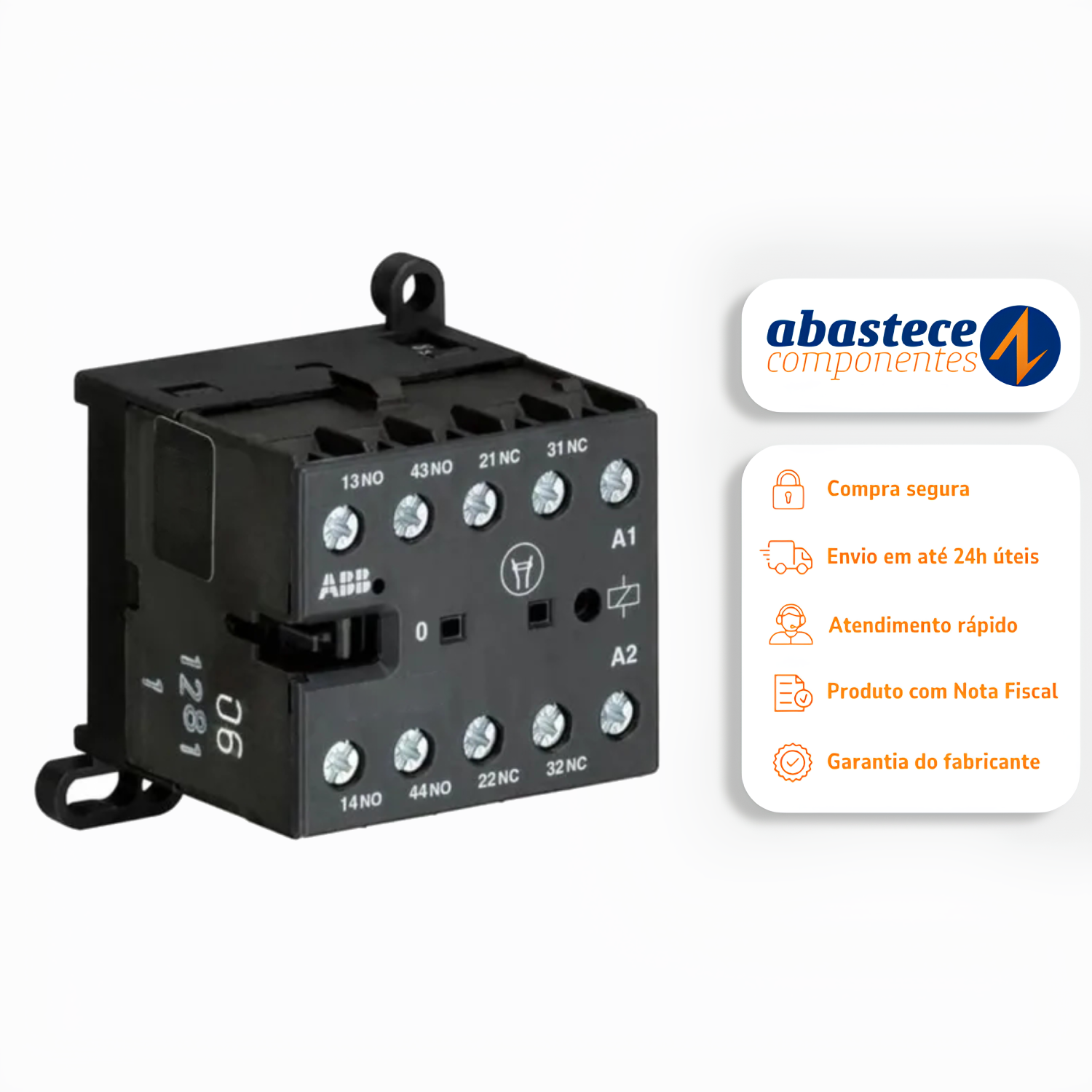

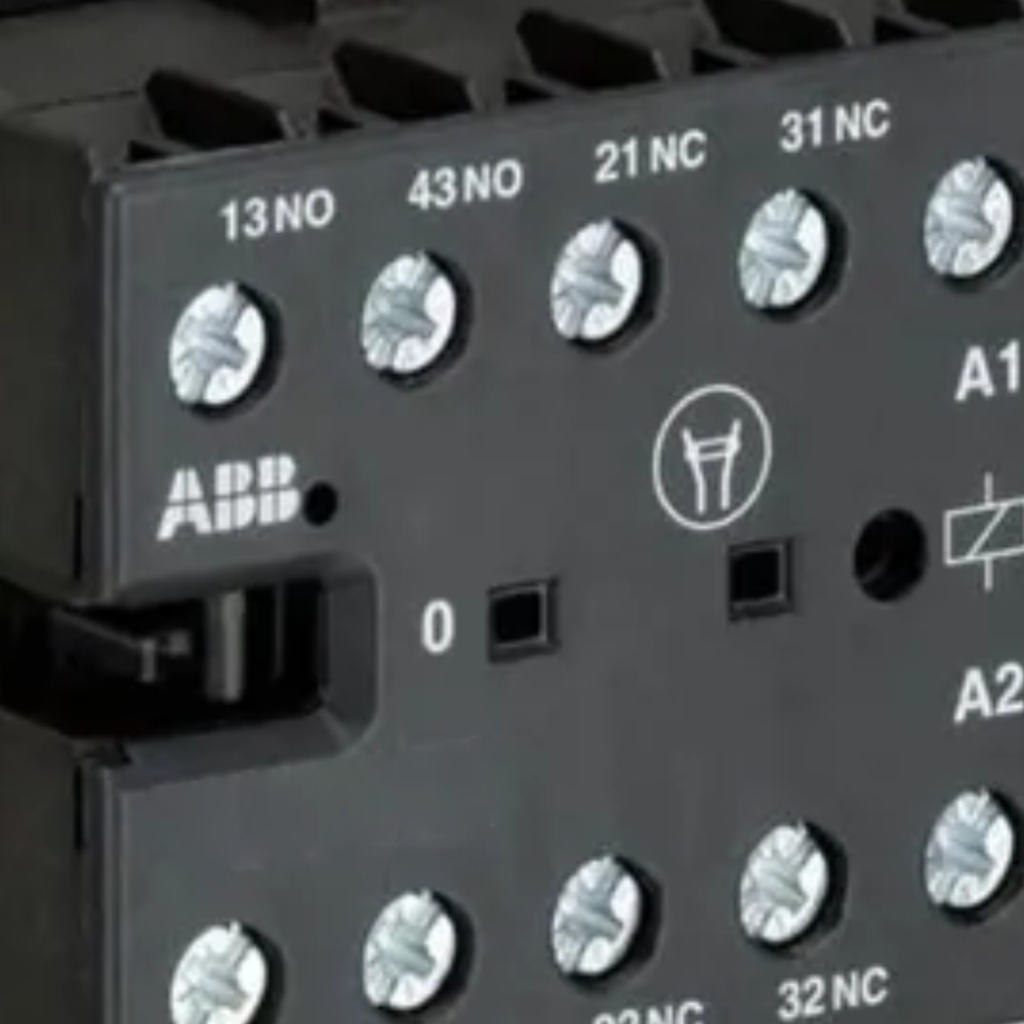

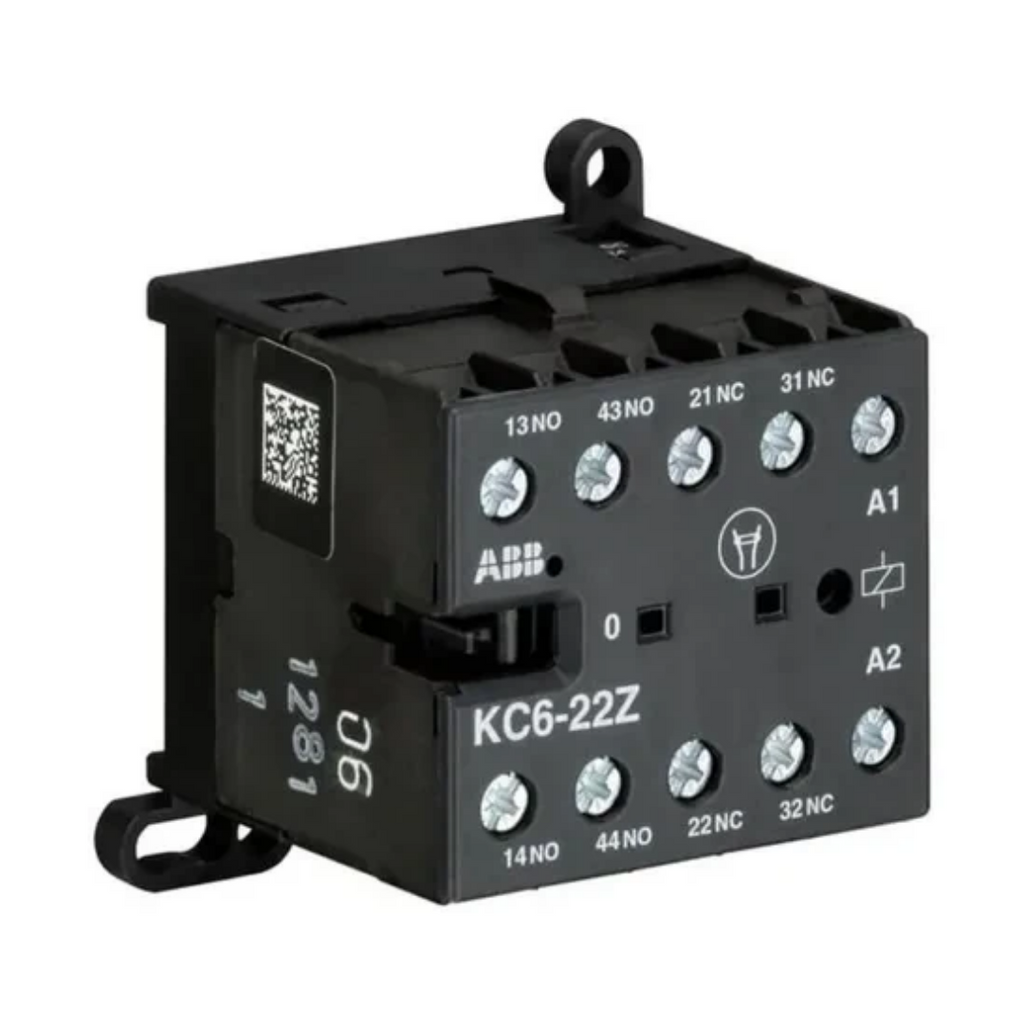

Mini Contator Auxiliar 2na+2nf K6-22z-80 45-450hz ABB
O mini contatore K6-22Z é um relé de contator compacto de 4 polos com terminais de parafuso. Eles são idealmente adequados para aplicações onde a confiabilidade é imperdível e o espaço é um prêmio. Minitransmites de contatores são usados em buldings residenciais, edifícios comerciais e aplicações industriais para comutação de sinais de controle de até 3 A / 400 V (AC-15). Outras características são a bobina silenciosa, uma indicação de posição do interruptor e a possibilidade integrada de montagem ferroviária ou de parede.
Tensão Operacional Nominal:Circuito Auxiliar 690V Ac Circuito Auxiliar 250 V DC Tensão de isolamento nominal (Ueu): 690V acc. para UL/CSA 600 V Tensão de resistência do impulso nominal (Udiabrete):Circuito Auxiliar 6 kV
Tensão do circuito de controle nominal (Uc):220 ... 240 V AC
Classificação Operacional Atual AC-15 (Ie):(24 V) 4A (120V) 4 A (240 V) 4 A (400 V) 3 A (500 V) 2 A
Frequência nominal (f):Circuito Auxiliar circuito auxiliar de 50 Hz
Circuito Auxiliar 60 Hz
Circuito Auxiliar DC Controle
Circuito de Controle 400 Hz
Circuito de Controle 50 Hz Circuito Principal 60 Hz Circuito Principal 50 Hz Circuito Principal DC
Capacidade mínima de comutação:17V 5 mA
Perda de energia:em Condições operacionais nominals por polo 2 W
Dispositivos de proteção de curto-circuito:fusíveis tipo gG 6 A
Durabilidade Mecânica:ciclo 100000000
Número de poloneses: 4
Número de contatos auxiliares NA:2
Número de contatos auxiliares NF:2
Baixo consumo de bobinas:Não
Torque de aperto:Circuito Auxiliar 0.8 ... 1.1 N·m
Circuito de Controle 0.8 ... 1.1 N·m
Mini tipo de contator:Mini Relé de Contator
Tipo de montagem:Parafuso din-rail
Montagem no DIN Rail:TH35-7.5 (35 x 7,5 mm De Montagem Ferroviária) acc. a IEC 60715 TH35-15 (35 x 15 mm Montagem Ferroviária) acc. a IEC 60715
Posição de montagem:Alguma, Posição 1-6
Consumo de bobinas:Valor médio de retenção 50 Hz 3.5 V·Um valor médio de retração 50 Hz 3.5 V·A
Comprimento de descascamento do fio:Circuito Auxiliar 9 mm
