Descrição

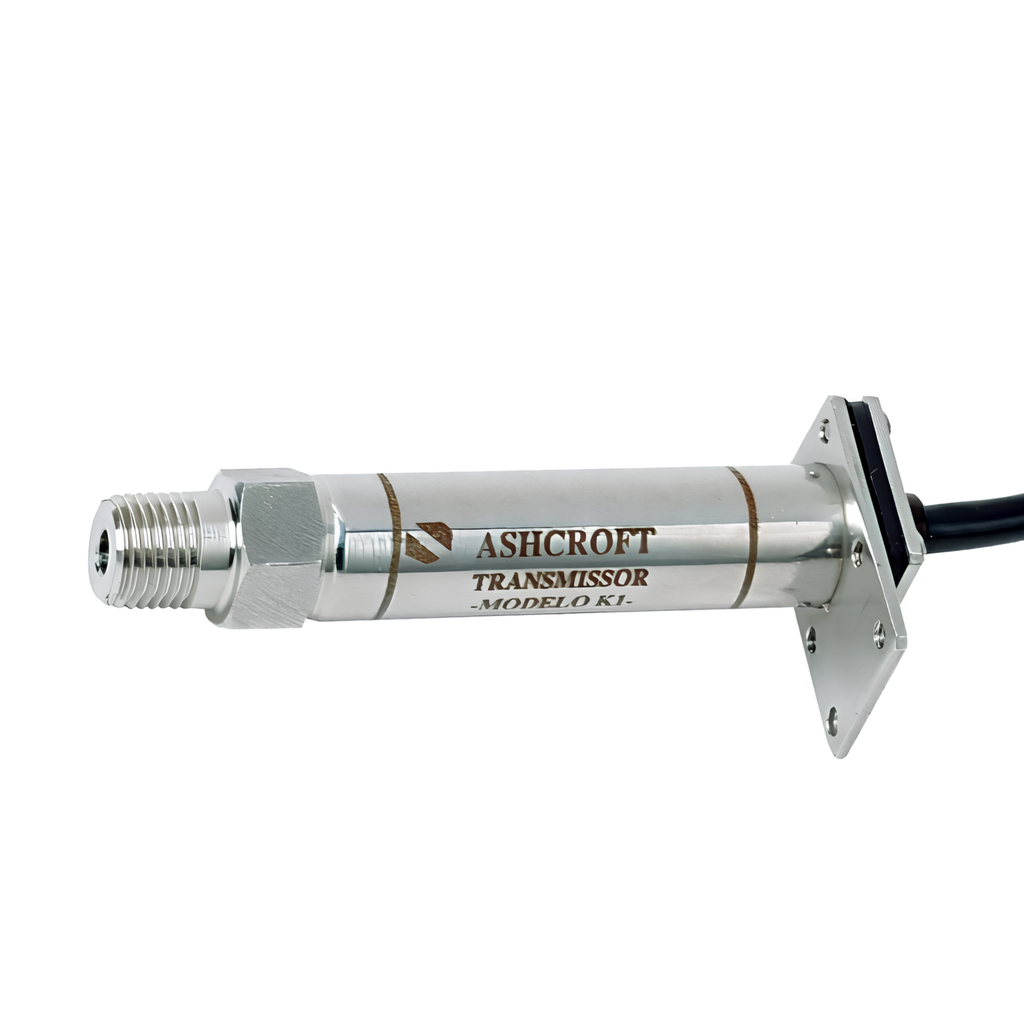

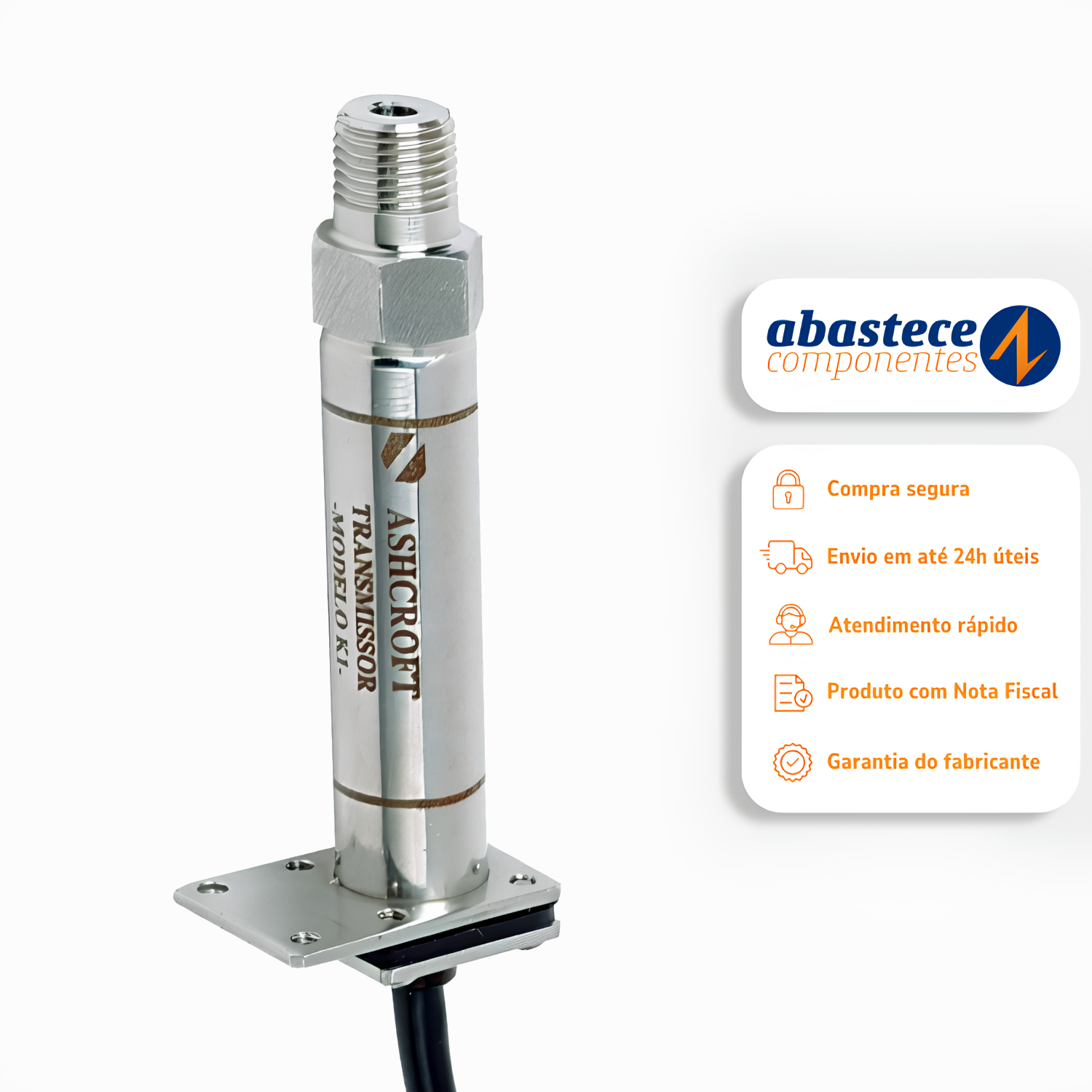

Transmissor de Pressão para uso geral - Modelo K1
Aplicações
Sensoriamento e transmissão de pressão em aplicações industriais tais como: processos químicos, petroquímicos, alimentícios, sucro-alcooleiros, usinas geradoras de energia, equipamentos industriais, equipamentos de refrigeração e ar condicionado, equipamentos hidráulicos etc. Em especial, em ambientes e fluidos agressivos.
Características
Pressão:
Faixas de pressão: Desde vácuo até 20.000 psi. compostas de vácuo
a 15 até vácuo a 60 psi. Se a pressão for pulsante utilize o acessório
“Amortecedor de pulsação”.
Montagem:
Local ou remota através de Acessório tipo Extensão de Capilar.
Se necessário utilize o acessório Manifold para poder isolar o instrumento
para calibração sem paralisar a linha.
Cabo
Blindado, protegido por capa de PVC antichama, composto por 2 condutores
de 0,2 mm2
para sinal de saída 4-20 mA e 3 condutores para sinal de saída
1 a 5 Vdc. Comprimento conforme tabela abaixo:
Identificação
Opcionalmente TAG de Inox amarrado com arame de inox (opcional XNF).
Vida Útil: Testado para 100 milhões de ciclos.
Temperatura de referência: 21°C (70°F).
Efeitos de variação da temperatura: Coeficiente térmico a temperatura de
referência = 0,051% por oC de variação de 0 a 70oC.
Tempo de resposta: < 5 ms.
Certificado de calibração: Opcionalmente certificado individual de calibração
ponto a ponto INMETRO/RBC (opcional CD4) ou certificado de 3 pontos com
padrões rastreáveis ao INMETRO (opcional XN3).
Ajuste de zero e faixa: Trimpots de ajuste de zero e faixa no interior do invólucro.
Funções adicionais:
Indicação local ou remota, registro de máxima e mínima ou alarmes, especifique o acessório mais adequado entre indicador local ou remoto.
Adequação ao fluido de processo:
Sistema sensor: Tipo “Strain Gauge” de película fina de policilício. Diafragma em aço inoxidável 17-4PH e soquete em aço inoxidável AISI 316. Para fluidos de processo agressivos aos materiais acima, escolha um acessório tipo Selo de Diafragma adequado.
Temperatura de operação: De 0°C até 70°C. Para temperaturas mais altas utilize os acessórios “Tubo Sifão” ou “Selo de Diafragma” e “Capilar”.
Limpeza para uso em fluidos oxidantes: Se necessária utilize o (opcional X6B).
Certificado de materiais: Opcionalmente certificado de materiais por grupo de instrumentos (opcional CD1).
Adequação ao ambiente de instalação:
Invólucro: Em aço inoxidável AISI 304, acabamento polido. Opcionalmente protegido contra interferências eletromagnéticas e radiofrequência (opcional XRF).
Acessórios
Selo de diafragma: Isola o sensor de pressão dos eventuais efeitos causados por corrosão, obstrução por partículas sólidas, cristalização, alta viscosidade,
alta temperatura, congelamento e outros.
Amortecedor de pulsação: Para linha de pressão pulsante. Estabiliza a leitura.
Protetor de instrumento: Dotado de ajuste externo para bloqueio de sobrepressão da linha.
Válvula agulha e Manifolds: Para bloqueio e abertura de pressão para tomada de leitura de calibração.
Tubo sifão: Promove a queda da temperatura do fluido em aplicações de medição de vapor.
Indicador local: Para leitura da pressão em campo.
Indicador remoto: Para leitura de alarmes, conversão para sinal digital em painel ou bancada.
Extensão de Capilar: Evita exposição do sensor a altas temperaturas e congelamento. Também usada para acoplamento a selo remoto.
